Détails du produit
Lieu d'origine: Chine
Nom de marque: UMEC
Certification: ISO CE
Numéro de modèle: N2XY
Conditions de paiement et d'expédition
Quantité de commande min: 100m
Détails d'emballage: Baril à l'exportation
Délai de livraison: 5-30days
Conditions de paiement: L/C, T/T
Couleur: |
Noir |
Isolé: |
XLPE |
Matériau du noyau du fil: |
D'autres métaux |
Échantillon: |
gratuitement |
Armorée: |
Je ne veux pas |
Rating de la tension: |
0.6/1kv |
Couleur: |
Noir |
Isolé: |
XLPE |
Matériau du noyau du fil: |
D'autres métaux |
Échantillon: |
gratuitement |
Armorée: |
Je ne veux pas |
Rating de la tension: |
0.6/1kv |
Application du projet
Ces câbles d'alimentation sont utilisés pour l'alimentation en électricité dans les systèmes d'installation basse tension et sont bien adaptés à une utilisation souterraine dans les applications industrielles avec une protection mécanique supplémentaire.Ces câbles peuvent être fixés sur des plateaux de câbles, dans les conduits ou fixés aux murs.

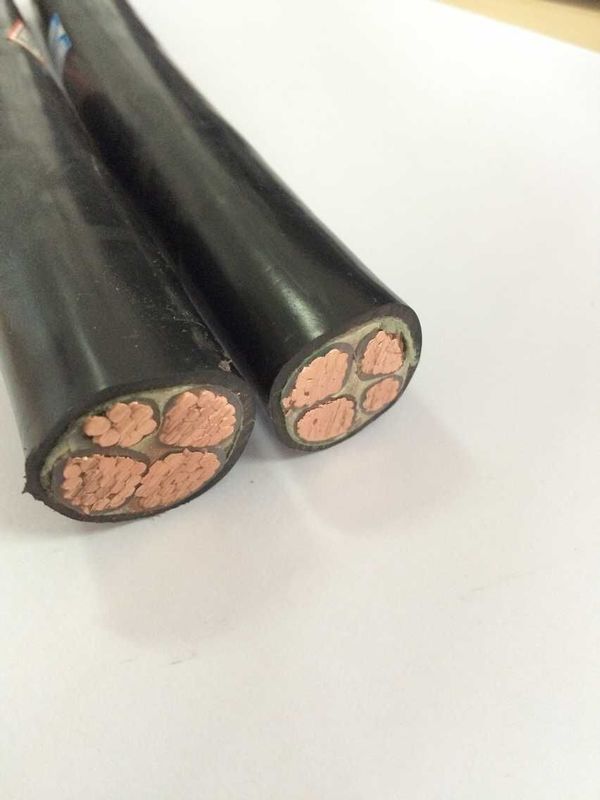

Construction
● Conducteur: Conducteurs en cuivre, de classe 1 ou 2, solides ou en filets, circulaires ou circulaires.
● Isolation: polyéthylène XLPE relié
● Enveloppe extérieure: PVC au chlorure de polyvinyle
Caractéristiques de la chaise
Bonnes propriétés électriques et mécaniques: l'isolation en polyéthylène relié permet une plus grande capacité de puissance dans toutes les conditions de fonctionnement, des pertes diélectriques minimales, une résistance à l'isolation élevée.La coque extérieure en PVC permet une résistance adéquate à l'huile et à l'abrasion.
Spécification
CEI 60228 Conducteurs de câbles isolants
IEC 60502-1 Câbles d'alimentation avec isolation par extrusion et leurs accessoires pour des tensions nominales allant de 1 kV ((Um=1,2 kV) à 30 kV ((Um=36 kV) - Partie 1: Câbles pour des tensions nominales de 1 kV (Um=1,2 kV) et 3 kV ((Um=3).6 kV)
| Nombre de noyaux et de section transversale nominale | Min. Nombre de fils | Épaisseur d'isolation nominale | Nominale Épaisseur de la gaine |
Approximativement. Diamètre global |
Poids approximatif | Résistance maximale du conducteur à 20°C |
| Nombre × mm2 | Je ne veux pas. | mm | mm | mm | Poids de l'appareil | Pour les véhicules à moteur |
| Un sur un.5 | 1 | 0.7 | 1.4 | 5.6 | 44 | 12.1 |
| Un sur deux.5 | 1 | 0.7 | 1.4 | 6.0 | 55 | 7.41 |
| 1 × 4 | 1 | 0.7 | 1.4 | 6.4 | 72 | 4.61 |
| 1 × 6 | 1 | 0.7 | 1.4 | 6.9 | 95 | 3.08 |
| 1 × 10 | 6 | 0.7 | 1.4 | 8.2 | 140 | 1.83 |
| 1 × 16 | 6 | 0.7 | 1.4 | 9.0 | 199 | 1.15 |
| 1 × 25 | 6 | 0.9 | 1.4 | 10.6 | 295 | 0.727 |
| 1 × 35 | 6 | 0.9 | 1.4 | 11.6 | 389 | 0.524 |
| 1 × 50 | 6 | 1.0 | 1.4 | 13.1 | 512 | 0.387 |
| 1 × 70 | 12 | 1.1 | 1.4 | 14.8 | 714 | 0.268 |
| 1 × 95 | 15 | 1.1 | 1.5 | 16.8 | 968 | 0.193 |
| 1 × 120 | 18 | 1.2 | 1.5 | 18.4 | 1204 | 0.153 |
| 1 × 150 | 18 | 1.4 | 1.6 | 20.5 | 1484 | 0.124 |
| 1 × 185 | 30 | 1.6 | 1.6 | 22.5 | 1847 | 0.0991 |
| 1 × 240 | 34 | 1.7 | 1.7 | 25.2 | 2385 | 0.0754 |
| 1 × 300 | 34 | 1.8 | 1.8 | 27.8 | 2970 | 0.0601 |
| 1 × 400 | 53 | 2.0 | 1.9 | 31.2 | 3803 | 0.0470 |
| 1 × 500 | 53 | 2.2 | 2.0 | 34.7 | 4801 | 0.0366 |
| 1 × 630 | 53 | 2.4 | 2.2 | 39.2 | 6196 | 0.0283 |
